DINÂMICA DE SISTEMAS
Dr. Ricardo Sgrillo
ricardo.sgrillo@terra.com.br

Curriculum Lattes


Scale 2.0 (design tool), Bingo 1.0 (jogo para crianças) ,Batalha dos Bixos 1.0 (jogo para crianças)  ,Inspection Methodology (for plants in international trade), Jogo dos Palitos Beta(jogo para crianças) ;Climograma (evaluate climatic similarities between different places);Tools for GoogleEarthFree (make path, circles,...), Diogo's page a children site (in portuguese),[GraphData- extrai valores numericos de gráficos]



Alguns trabalhos publicados

Modelagem e Simulação de Sistemas Agroflorestais: Conceitos e Aplicações (pdf - 1.2 Mb)
(Palestra apresentada no VI Congresso Brasileiro de Sistemas Agroflorestais - 23-27 de outubro de 2006 , Campos dos Goitacazes)

Simulation model for phytomona epidemics in coconut trees  (Neotropical Entomology - 2005)

Simulation model for the sugar cane borer: Population management through biological control.  (SCS 1985 Summer Computer Simulation Conference, Chicago)

A model to simulate the heat and moisture transfers in cocoa transported in containers (pdf - 2 Mb) - (Agrotropica - 1989)

Modelo para simulação da evolução da vassoura de bruxa do cacaueiro na Bahia  (Agrotropica - 1994)

Modelo para simulação da evolução da vassoura de bruxa do cacaueiro na Bahia: Validação do modelo (Agrotropica, 2003)

A distribuçäo de Weibull como modelo de sobrevivência de insetos. Ecossistema 7: 9-13.

Modelos matemáticos para simular a introdução e dispersão da Monilíase do cacaueiro no Brasil. (Relatorio de PósDoutorado - 2010 - pdf 4.1 Mb)


Apresentação Power Point

Introdução a Dinamica dos Sistemas (190 K)

Bibliografia recomendada

Teoría y ejercicios prácticos de Dinámica de Sistemas  Prof. Juan Martin Garcia - Univ. Politécnica de Catalunya

Tutorial para utilização do Vensim em portugues Prof. Hélder Leal da Costa - Univ. Sorocaba

Modelagem e Simulação Profa. Katia Sgrillo - Apresentação Power Point

Tutorial para bacia hidrografica (incluindo modelo Vensim)

Modelagem dos fluxos de água em bacia hidrográfica

Neste link voce poderá baixar 13 aulas (pdf) de introdução a dinamica de sistemas aplicada a ciencias biológicas.

Aulas de dinamica de sistemas para ciencias biológicas (1 Mega)



Abaixo alguns modelo de simulação didáticos desenvolvidos para a disciplina Dinamica de Sistemas do Curso de Ciências da Computação da Universidade Estadual de de Santa Cruz, Ilhéus Bahia.

Para rodar os modelos é necessario instalar o VENSIM reader, freeware distribuido pela Ventana Corp. Você pode tambem baixa-lo aqui. (660 k).
Alternativamente voce pode baixar do site da Ventana o VENSIM PLE (8 Mb) para desenvolver seus proprios modelo.
Você pode baixar todos os modelo da tabela abaixo em um unico arquivo(zip) (50 k).
Clique no nome para baixar modelo
(variam de 5 a 30 K cada um)
Click no link para ver diagrama do modelo

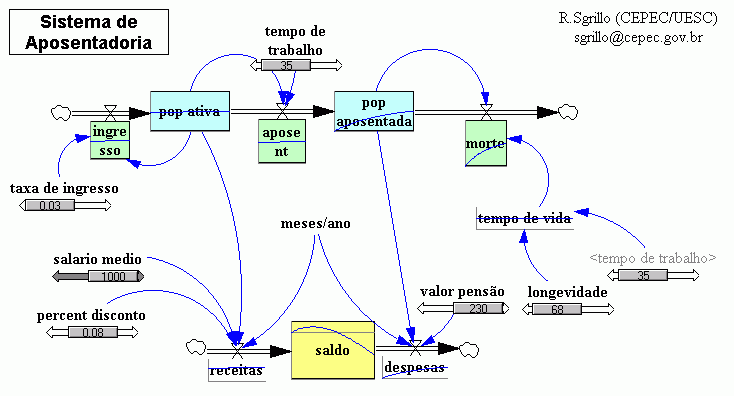

 Aposentados.mdl Modelo do sistema de aposentadoria .Entradas: taxa de crescimento populacional, anos para se aposentar, longevidade media, salario medio, percentagem de disconto no salario, valor da pensão: Saidas: população ativa, população aposentada, saldo financeiro acumulado

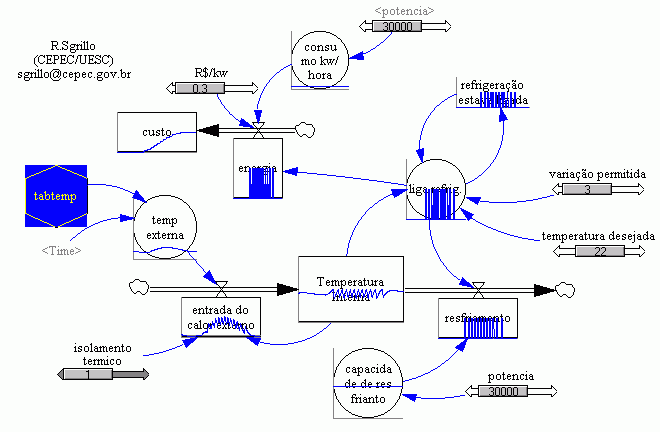

 Ar condicionado.mdl Modelo de um sistema de ar condicionado apresentado custos. Entradas: isolamento termico do ambiente, temperaturas externas, temperatura desejada, variação permitida, potencia do aparelho, custo da energia eletrica. Saidas: temperatura ambiente, custo acumulado

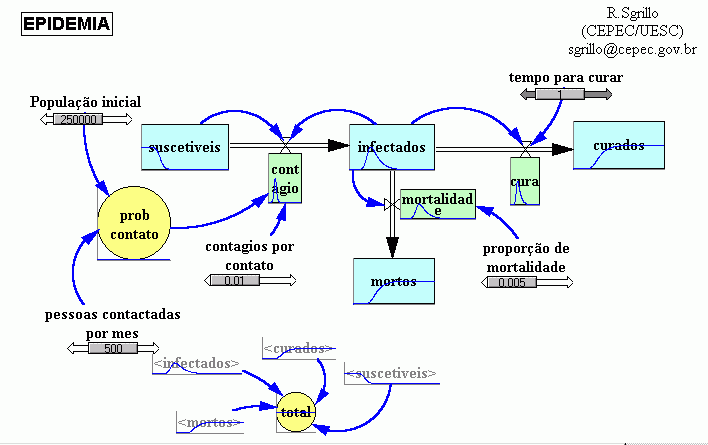

 Epidemia.mdl Modelo de epidemia com mortalidade. Entradas: população inicial, tempo para curara, pessoas contactadas por mes, contagios por contato. Saidas: população suscetivel, população infectada, população curada, popuilação morta

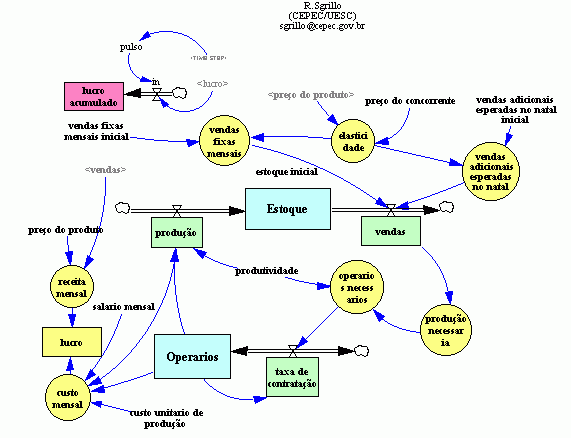

 Industria_comercio.mdl Modelo do sistema de produção e comercialização de uma pequena industria. Entradas: estoque inicial, vendas mensais, vendas adicionais, produtividade, custo unitario de produção salario, preço do produto, preço do concorrente. Saidas, lucro, lucro acumulado, estoque, operarios contratados.

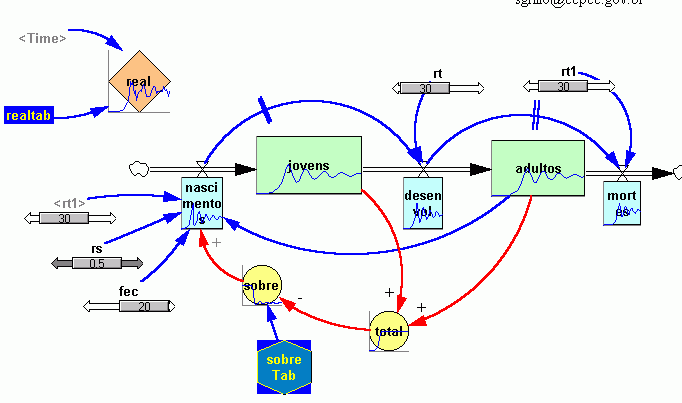

 Gafanhotos.mdl Modelo de uma populaçao de insetos. Entradas: população inicial, razao sexual, fecundidade, duração das fases imaturas, longevidade dos adultos. Saidas, populaço imatura, população adulta.

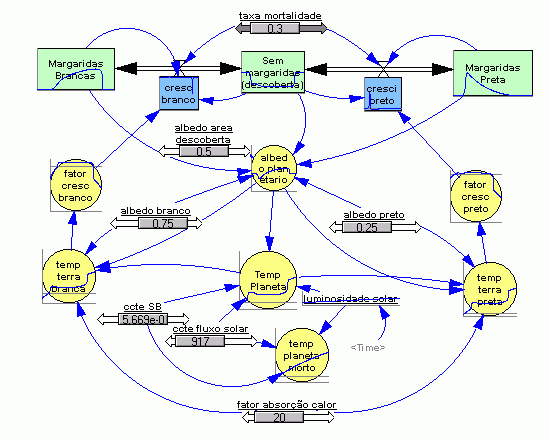

 Gaia.mdl Modelo do mundo das margaritas de Sir. Lovelock, demonstrando a hipotese da Gaia. Entradas: albedo margaridas brancas, albedo margaridas pretas, albedo area descoberta, fator de absdorção de calor, constante de fluxo solar. Saidas: àrea com margaridas brancas, área com margaridas pretas, area descoberta, temperatura do planeta, temperatura esperada sem plantas.

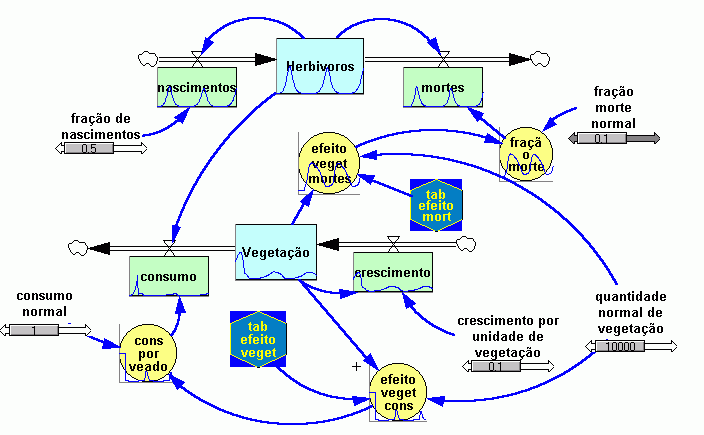

 Herbivoros.mdl Modelo do sistema herbivoro/plantas (alimento). Entradas: taxa de nascimento e taxa de mortalidade doas animais, taxa de reposiçção das plantas, quantidade normal de biomassa vegetal, consumo de plantas. Saidas: População dos herbivoros, biomassa vegetal.

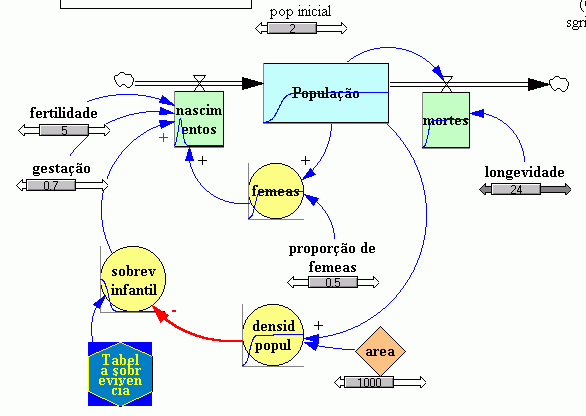

 Ratos.mdl Modelo de crescimento logistico de uma população de ratos. Entradas: população inicial, proporção de femeas, longevidade, fertilidade, periodo de gestação, área disponivel, função área x sobrevivencia. Saidas: Nascimento, mortes e população.

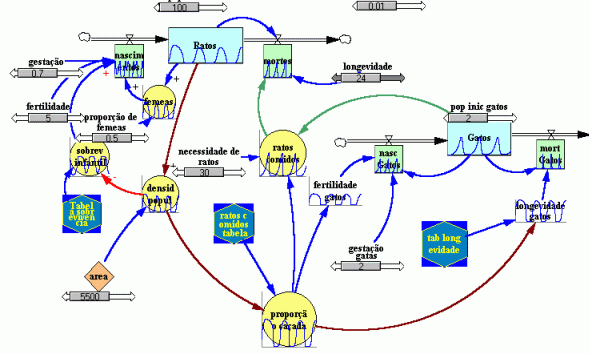

 Ratos_gatos.mdl Igual ao modelo anterior, mas considerando que alguns gatos foram presos junto coim os ratos. Entradas (adicionais): população inicial dos gbatos, longevidade e fertilidade, periodo de gestação das gatias, necessidade diaria de comer ratos, etc. Saida adicional: população dos gatos.

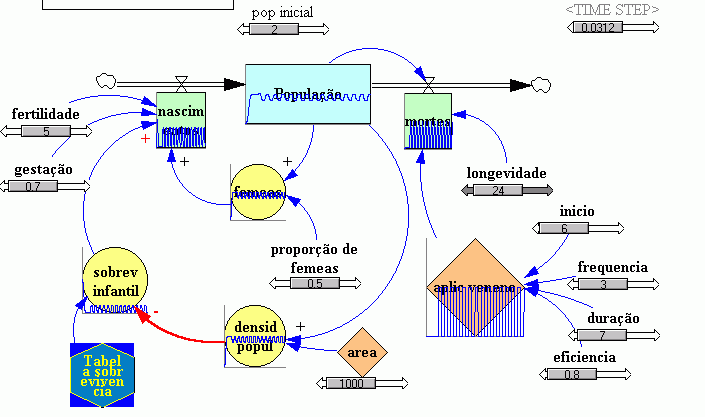

 Ratos_veneno.mdl Igual ao modelo de ratos, mas introduzindo o efeito de um veneno utilizado periodicamente. Entradas adicionais: inicio da palicação do veneno, intervalo entre aplicações, duração do efeito e eficiencia do veneno. Saida: população de ratos.

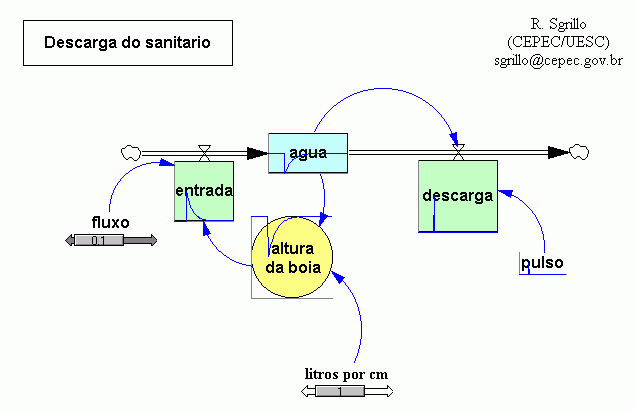

 Sanitario.mdl Modelo do sistema de descarga de água de um vaso sanitario.
  Poluicao.vmf Modelo da poluição de um rio por descarga de poluentes.

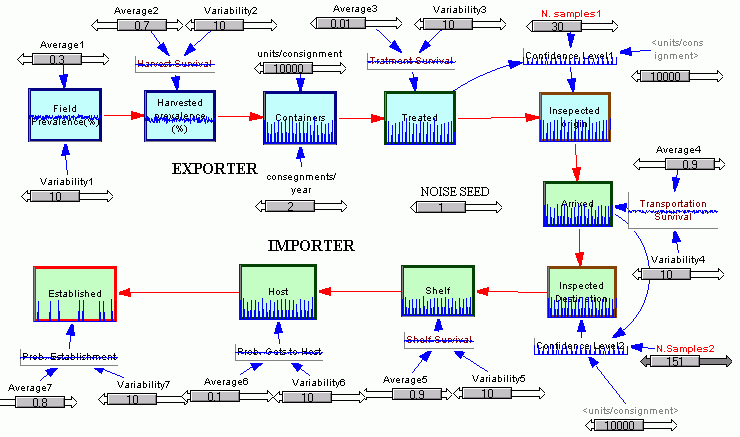

Production_export_import_chain.mdl Modelo Estocático que simula a introdução de pragas em um país atravez de importação de produtos vegetais de outro pais. Podem ser ajustadas a prevalencia inicial da praga, eficiencia de tratamentos, processo de inspeção (tamanho da amostra), tamanho do embaruqe, etc. Em ingles.
